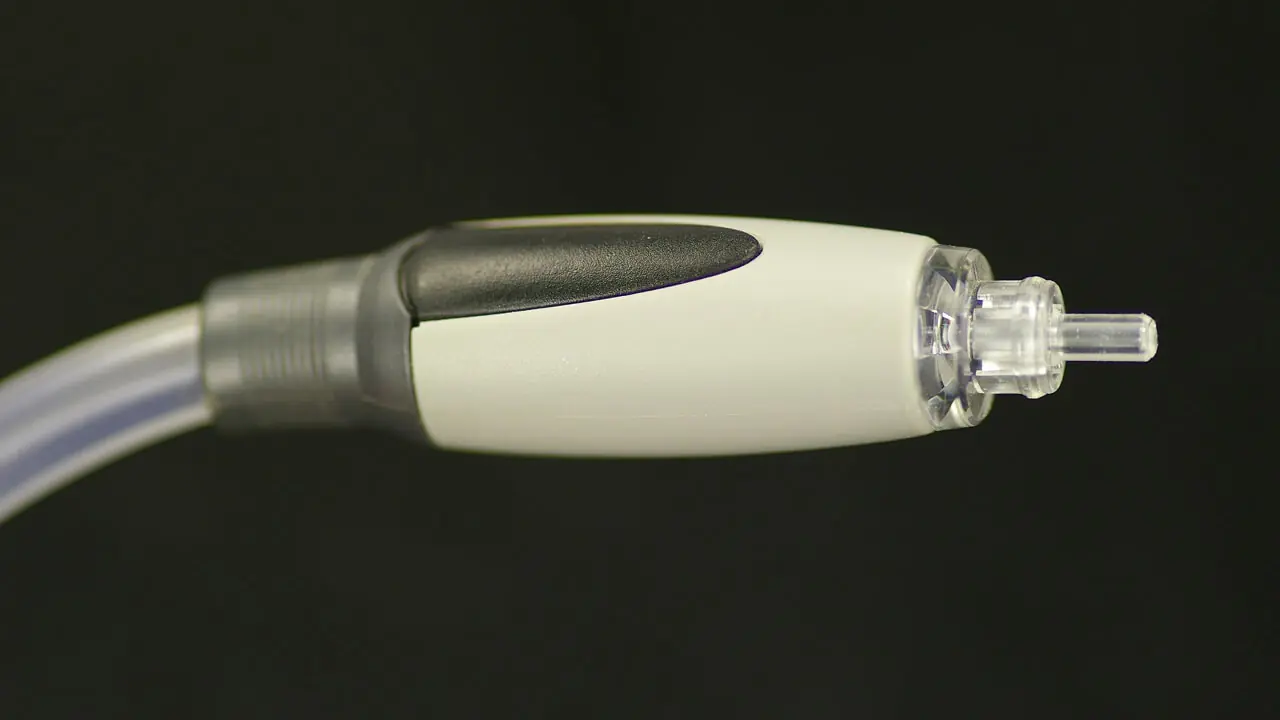

TOSLINK (S/PDIF): Преимущества и недостатки оптического аудио-кабеля

Многие аудио и видео устройства, такие как телевизоры, DVD, игровые консоли, ресиверы, также имеют оптический аудиовыход / вход S/PDIF в наборе разъемов. В этом руководстве я постараюсь рассказать вам, стоит ли использовать этот разъем, и если да, то как выбрать лучший оптический кабель?

S/PDIF — это стандарт связи, обозначающий Sony / Philips Digital Interface Format. Он использует два кабеля / разъема: оптоволоконный кабель с разъемами TOSLINK или коаксиальный кабель с разъемами RCA. Что касается фактического сигнала, то они идентичны, однако TOSLINK на коаксиале имеет более высокую нестабильность сигнала (джиттер).

Наиболее современным и часто применяемым является именно оптоволоконный кабель, поэтому, в основном, под понятем «S/PDIF» имеется ввиду именно оптоволокно.

Стоит ли покупать оптический аудиокабель?

Наверное, многие считают, что покупать оптический кабель, например, для телевизора, нет смысла, так как HDMI может передавать и звук, и изображение. И хотя подключение HDMI действительно высокого качества, во многих случаях мы не можем им воспользоваться. В ситуации, когда мы хотим подключить источник звука, например проигрыватель Blu-ray или консоль, к отдельному усилителю или ЦАП, спасением может быть подключение с помощью оптического кабеля стандарта TOSLINK или Mini-TOSLINK.

История оптической передачи информации восходит к началу 1980-х годов и началась с дебюта проигрывателей CD-Audio. Хотя оптоволоконные соединения уже были известны, эта технология появилась на потребительском рынке с внедрением первого полностью цифрового аудио-формата. Стандарт подключения был разработан японской компанией Toshiba, которой мы также обязаны названием стандарта штекера для этих кабелей — TOSLINK (TOS (hiba) LINK).

Недостатки у оптического аудио-кабеля есть

К сожалению, соединение TOSLINK также имеет свои недостатки, поскольку из-за его ограниченной пропускной способности (максимум 125 Мбит/с) через него невозможно передавать потоки DTS-HD Master Audio и Dolby TrueHD. Если мы хотим использовать эти новые кодеки, нам понадобится кабель HDMI.

Что такого особенного в оптическом кабеле?

Прежде всего, он способен передавать объемный сжатый звук 5.1 / 7.1 или передавать стереозвук без потерь в формате PCM (импульсная кодовая модуляция) до 192 кГц / 24 бит. А главное — при этом практически невосприимчив к внешним воздействиям.

Оптический кабель передает звук в цифровом формате (стандарт S/PDIF), используя красный свет с длиной волны 660 нм. Если вы внимательно посмотрите на такой кабель, вы увидите, что он состоит из плотно сплетенного оптического волокна. О качестве оптического кабеля свидетельствует количество волокон, из которых изготовлен весь кабельный жгут. Поскольку мы не имеем дело с электрическими импульсами, оптические кабели не чувствительны к электромагнитным и радиопомехам, поэтому они почти всегда выводят тот же звук, что и полученный от передатчика на выходе источника звука. Это означает, что оптические кабели имеют значительное преимущество в этом отношении по сравнению с кабелями, которые проводят сигнал электрически (гальванически), такими как, например, коаксиальные кабели с сопротивлением 75 Ом. Кроме того, использование оптического кабеля предотвращает заземление двух соединенных вместе устройств, что может вызвать неприятное постоянное шипение или скрип в наушниках и динамиках.

На что обращать внимание при покупке оптического аудиокабеля?

Конечно, главный вопрос — это длина кабеля, которая в соответствии с официальной спецификацией не должна превышать 5 метров, если не используется соответствующий усилитель сигнала. Мнения о максимальной длине передачи сигнала разделились, но наиболее распространены мнения, что сигнал без потерь гарантируется при длине кабеля, не превышающей 50 метров. Это означает, что нам не нужно беспокоиться о том, купим ли мы 5-метровый или 30-метровый TOSLINK. Однако помните, что качество сигнала в этом случае также будет зависеть от класса передающего и приемного устройства и класса используемого усилителя сигнала.

Также стоит обратить внимание на то, какую ленту поддерживает покупаемый нами кабель. Оптимальный диапазон — от 9 МГц до 11 МГц (более высокий диапазон указывает на лучший материал, из которого был изготовлен кабель). Здесь также важен материал, из которого изготовлен наш TOSLINK. Наименьшее место занимает пластик, а наивысшее — боросиликатное стекло. Последний материал можно найти почти исключительно в высококачественных аудиокабелях. Однако цена 1 м такого кабеля может превышать потолок в 15000 рублей.

Как установить такой кабель самостоятельно?

К сожалению, оптические аудиокабели — это не обычные металлические провода, которые можно безнаказанно бросить на пол. Ни при каких обстоятельствах кабели TOSLINK не должны изгибаться, скручиваться или растягиваться, поскольку это может привести к поломке оптического волокна и его безвозвратному повреждению. Разумеется, сломанный оптический кабель нельзя отремонтировать изолентой и паяльником, поэтому после такого повреждения остается только выбросить его в мусорное ведро. Так что, если мы где-то уже прокладываем кабель TOSLINK, делайте это осторожно, а не силой.

Процесс подключение кабеля к устройству достаточно прост. Все, что вам нужно сделать, это снять с наконечника специальную пластиковую крышку и подключить конец кабеля к соответствующему разъему. Но будьте осторожны — пластиковая крышка предназначена не только для защиты вилок от физических повреждений. Очень важным фактором, влияющим на удобство использования этого типа подключения, является чистота. Даже самая крошечная пылинка, если она попадет на вилку TOSLINK, может нарушить или полностью предотвратить передачу сигнала. Вот почему оптические входы и выходы во всех видах аудио- и видео-устройств имеют пластиковую заглушку, которая открывается только тогда, когда необходимо подключить кабель. Отсюда еще один вывод — нередко причиной неработающего оптического входа является небольшая грязь, а не дефект кабеля. Чаще всего достаточно аккуратно сдуть ненужную пыльцу, чтобы все пришло в норму.

Если мы подключим своим кабелем, например, DVD-плеер или приставку с набором динамиков — ничего не остается, кроме как наслаждаться совершенно чистым звуком. К сожалению, мы должны помнить, что если у нас некачественный набор динамиков или плохой усилитель — даже лучший оптический кабель не выдаст чистый звук. В этом случае покупать TOSLINK не стоит и лучше приобрести обычный медный кабель.

Помните, что хорошие оптические кабели раскроют весь свой потенциал в компании с хорошим плеером, усилителем и комплектом динамиков. В конце концов, ваша система будет работать так же хорошо, как работает ее самое слабое звено.
