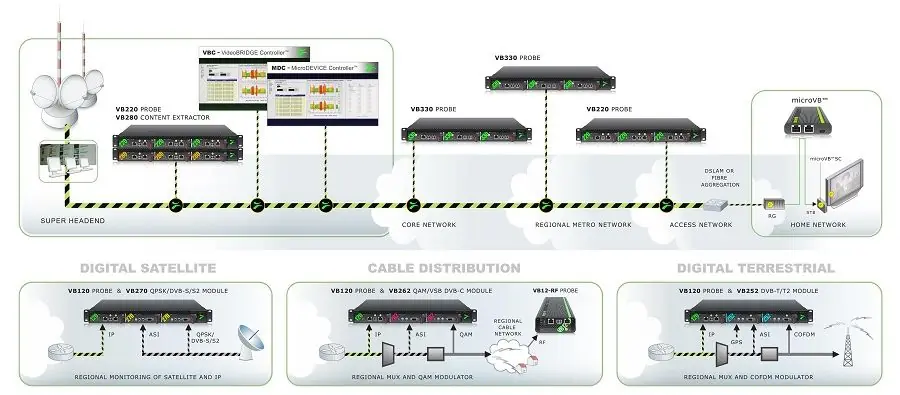

Media Delivery Index (MDI) — это простой алгоритм мониторинга качества услуг IPTV уровня транспорта. За счет применения MDI можно осуществить мониторинг параметров качества на всех основных узлах транспорта начиная от HeadEnd и заканчивая STB, выявить участок, где происходит ухудшение качества, и определить в какой степени это критично для
В связи с тем, что тема мониторинга IPTV сервисов достаточно актуальна, но практически не раскрыта на блоге, я решил написать немного на эту тему. Начать же хочу с описания самой распространенной на данный момент методики — RFC 4445.
Видеосигнал, в процессе его прохождения по пути HeadEnd — STB претерпевает различные изменения, и изменения эти не в лучшую сторону. Для качественного мониторинга и своевременного устранения проблемы возникла задача определить некие параметры качества и контролировать их на всем протяжении транспортной сети.
В связи с этим был утвержден индекс MDI, определенный в методике RFC 4445. Он основан на принципе формирования интегральной оценки качества по совокупности двух самых важных параметров качества на всех участках транспорта IPTV инфраструктуры — джиттера и количества потерянных пакетов. И логика метода MDI заключается в том, что если с транспортом пакетов проблем не будет, то не будет проблем и с контентом. Эти параметры определены как уровень задержки Delay Factor (DF) и уровень потерянных пакетов Media Loss Rate (MLR).
MDI вычисляется за произвольный промежуток времени, обычно это 1 секунда
- MDI-DF показывает наибольшее значение параметра джиттера пакетов за период измерения
- MDI-MLR показывает количество транспортных пакетов , потерянных за период измерения
И если с измерениями уровня MLR, выполняющимися методами пассивного мониторинга все предельно понятно, то с DF дело обстоит сложнее. Джиттером в MDI является задержка между ожидаемым и реальным временем приема пакета (см. рисунок).
где IAT — среднее время доставки соседних IP-фреймов. По сути DF определяет критический размер буфера на стороне приемника, и в отличие от MLR измерение параметра задержки DF не может быть реализовано методами пассивного мониторинга.
