Многим из нас хочется подключить два телевизора к одной ТВ-приставке. Например, занимаясь своими делами на кухне или отдыхая в коридоре, мы сможем смотреть определенный телевизионный канал и быть в курсе всех событий в мире. Эта опция дает нам подключение к кабельному или спутниковому телевидению через разветвитель ТВ сигнала.
Принцип этого подключения: один спутниковый ресивер — один телевизор. Если телевизор имеет встроенный спутниковый ресивер DVB-S2, это будет: один телевизор — один модуль CAM с картой доступа.
Если вы хотите подключить несколько телевизоров к одному ресиверу, они используют телевизионный модулятор и разветвитель сигнала для нескольких телевизоров, но в этом случае все телевизоры будут иметь одинаковое изображение!
Делитель телевизионного сигнала
Подключение двух телевизоров к одному ресиверу осуществляется с помощью разветвителя телевизионного сигнала. При покупке делителя сигналов схема такого подключения располагается на самом корпусе устройства. Начнем с телевизионного кабеля.
Подключение ТВ-кабеля
Сначала вам нужно решить, где вы будете отрезать телевизионный кабель, чтобы подключить два кабеля к делителю телевизионного сигнала. Вы получите один обычный телевизионный кабель, который получает сигнал от антенны, подключенной к разъему разветвителя телевизионного сигнала.
Теперь давайте познакомимся с схемой подключения двух телевизоров с одной антенной. При этом сигнал от телевизионной антенны распределяется через делитель телевизионного сигнала и подается по кабелю в телевизионную розетку.
Распределительная коробка
В этом варианте осуществления рассказано о способе соединения двух телевизоров, в котором кабельные провода могут быть соединены в распределительной коробке. Подключенные контакты сигнальных кабелей телевизионного кабеля протравлены и припаяны оловянным припоем. Подключение к общему кабелю происходит параллельно.
Как подключить 2 телевизора к одному ресиверу (один источник сигнала)
Первый вариант, как мы бы сказали, проще. Это в тех случаях, когда нужно смотреть одинаковые передачи. Это означает, что один видеосигнал будет транслироваться на два телевизора. В таком случае вы сможете смотреть одно и то же в разных комнатах.
Единственная проблема заключается в том, что вам все еще нужно переключать программы, где приемник настроен напрямую, а это явно неудобно. Так что схема подключения в этом случае будет довольно простой.
Сигнал со спутниковой антенны поступает на приемник, где он дешифруется и затем подается на телевизор. В этом случае это могут быть разъемы RF OUT или Tulip (RCA). Вы можете использовать его, только если ресивер поддерживает возможность передачи видео и аудио различными способами. Для одного телевизора возьмите сигнал от RF OUT, а другой от «Тюльпанов» или Scart.
Вариант первый
Первый вариант подключения, когда один из телевизоров подключен через разъем RF, то есть фактически через кабель RF. Но второй сигнал исходит от Скарта.
Второй вариант
Другой вариант, когда мы хотим разделить сигнал на 2 телевизора только с помощью радиочастотного модулятора. В этом случае модулятор такой же, как тройник для электрической розетки. Здесь можно подключить как минимум два или 4 телевизора. Точнее, столько соединений, сколько позволяет модулятор.
Третий вариант

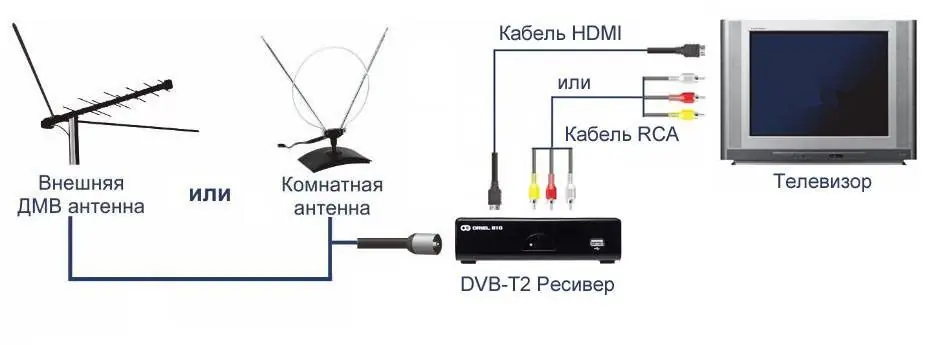

Третий вариант, который очень важен для современных приемников, это использовать выход Scart или RCA и HDMI(цифровой вариант). В этом случае вам даже не придется покупать какие-либо модуляторы или сплиттеры. При этом возможность подключения приемника различными способами уже фактически реализует способность приемника немедленно работать с 2 разными телевизорами. Нужны только правильные кабели.
Помните, что длина кабеля от ресивера до удаленного телевизора не должна превышать 15 метров. В противном случае будет так много помех, что вы не сможете с комфортом смотреть видео.
Переходим к подключению
Многие владельцы спутниковых ресиверов и телевизионных приставок задаются вопросом, как подключить второй телевизор. Дело в том, что в технологическом плане это оборудование (за некоторыми исключениями) не обеспечивает подключение более чем к одному телевизору. Во-вторых, вам нужно купить дополнительный приемник или приставку.
Для цифрового телевидения от Ростелеком, Билайн и HD TV от Дом.ру правильная схема подключения для второго телевизора выглядит следующим образом:
Для подключения второго телевизора понадобится специальный разветвитель, каждый из которых подключен отдельным кабелем.
К сожалению, финансовая проблема часто оказывается решающей, и люди пытаются сэкономить всеми возможными способами. Поэтому, глядя на наличие нескольких разъемов на задней панели цифрового ресивера, они приходят к выводу, что все равно могут использовать один комплект для двух телевизоров.
Да, на самом деле это возможно, но с некоторыми ограничениями, которые для многих будут неприемлемы.
- Один и тот же канал будет отображаться на обоих телевизорах.
- Консоль будет использоваться одна. Переключение канала потребует перехода в следующую комнату к приемнику.
- Вам нужно купить длинные интерфейсные кабели, и это может быть немного дороже. 15-метровый кабель HDMi стоит около 2500 рублей. Тюльпаны будут дешевле, но есть ограничение: помехи начинаются с 15 метров.
Если вас это не беспокоит, мы продолжим. Вы можете подключить второй телевизор к спутниковому ресиверу или декодеру IPTV одним из следующих способов:
Через свободный разъем
Обычно приемник имеет несколько выходов. Один занят, а другой свободен. Давайте попробуем подключить к нему второй телевизор. Мы возвращаем устройство себе и проверяем, какой порт не занят.
Мы покупаем кабель к нужному порту и подключаем к нему телевизор (сам по себе такой разъем также должен присутствовать и его не следует брать).
Примечание: Некоторые модели спутниковых ресиверов (как правило, более старые) имеют другой разъем — RF OUT. Если подключенный телевизор старый и на нем нет порта HDMI, а тюльпаны уже заняты, подключите его.
Модуляторы и делители

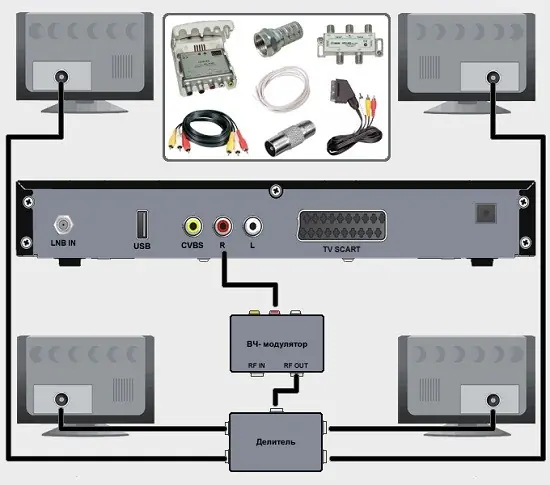

Вы можете подключить два телевизора к декодеру или приемнику с помощью пары специализированных устройств — высокочастотного модулятора и специального делителя. ВЧ-модулятор подключается через тюльпаны RCA к приемнику, а затем к разветвителю с помощью высокочастотного кабеля. А потом мы подключаем телевизоры к сплиттеру.
Примечание: В некоторых моделях радиочастотных модуляторов имеется не один, а несколько выходов. В этом случае делитель не требуется.
Подводя итог, еще раз повторим — для комфортной работы желательно «задушить жабу» и купить второй приемник оборудования или специальный комплект для двух телевизоров. Так вы сэкономите больше нервов и времени. Для каждого ТВ-аппарата вам понадобится приобрести:
- цифровой тюнер
- ДМВ антенну.
Чтобы подключить два, четыре, восемь телевизоров, работающих независимо, необходимо использовать преобразователь для двух, четырех, восьми выходов. Если вы хотите подключить более восьми телевизоров, требуется многократное переключение.
